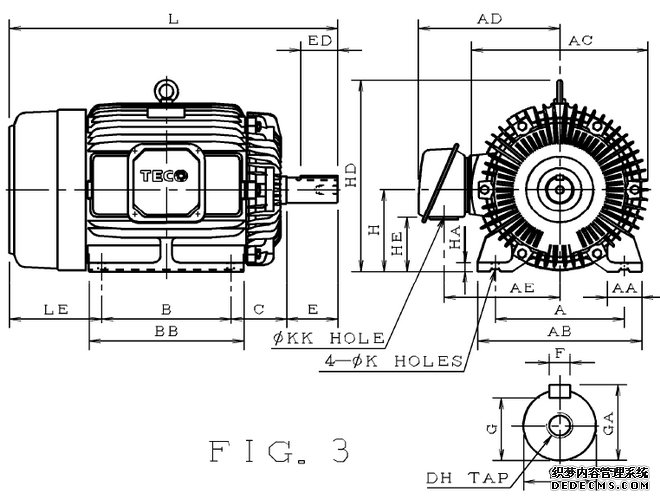

| AEEFF3-22KW-4P-180M 安装图纸 | ||||||
 |
||||||
| 品牌 | 型号 | 极数 | 功率 | 马力 | 安装方式 | 框号 |
| TECO | AEEFF3 | 4P | 22KW | 30HP | B3/卧式 | 180MC |
| A | AA | AB | AC | AD | AE | AF |
| 279.0 | 75.0 | 355.0 | 382.0 | 305.0 | 250.0 | － |
| B | BA | BB | C | H | HA | HC |
| 241.0 | － | 297.0 | 121.0 | 180.0 | 22.0 | － |
| HD | HE | K | KK | L | LE | D |
| 431.0 | 119.0 | ψ14.5 | ψ52 | 672.0 | 200.0 | 48.0 |
| E | ED | EE | F | G | GA | DH |
| 110.0 | 80.0 | - | 14.0 | 42.5 | 51.5 | M16×32 |
| DEBEARING | NDEBEARING | |||||
| 6311ZZ | 6310ZZ | |||||
|
NOTE: 1.Dimensions in mm; 2.Data subject to change without notice *参数资料来源于样本数据，仅供选型参考使用，不做下单确认依据！ |
||||||
