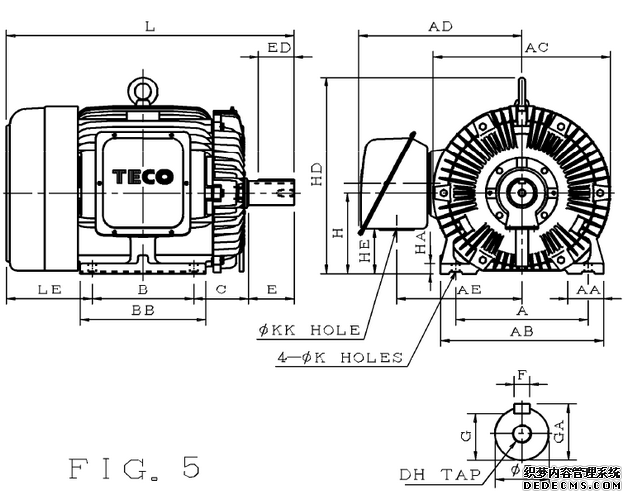

| TEGH AEEFF3-90KW-4P-250M 安装图纸 | ||||||
 |
||||||
| 型号 | 型号 | 极数 | 功率 | 马力 | 安装方式 | 框号 |
| TECO/东元 | AEEFF3 | 4P | 90KW | 125HP | B3/卧式 | 250MC |
| A | AA | AB | AC | AD | AE | AF |
| 406.0 | 110.0 | 500.0 | 545.0 | 499.0 | 384.0 | － |
| B | BA | BB | C | H | HA | HC |
| 349.0 | － | 425.0 | 168.0 | 250.0 | 32.0 | － |
| HD | HE | K | KK | L | LE | D |
| 612.0 | 139.0 | ψ24 | ψ92 | 920.5 | 263.5 | 75.0 |
| E | ED | EE | F | G | GA | DH |
| 140.0 | 110.0 | - | 20.0 | 67.5 | 79.5 | M20×40 |
| DEBEARING | NDEBEARING | |||||
| NU316 | 6313.0 | |||||
|
NOTE: 1.Dimensions in mm; 2.Data subject to change without notice *参数资料来源于样本数据，仅供选型参考使用，不做下单确认依据！ |
||||||
